FEKO计算一个舰船模型

简单记录一下学习过程，feko版本2022.3，船头朝X，材料PEC

任务

A)

模型缩比，缩比为原模型1/50，并在报告中计算出模型的电尺寸。如果电脑性能不允许，可适当再缩比。

频率1GHz，方位角0-180，俯仰角0-180，角度间隔为10度。采用MLFMM算法

绘制二维RCS数据图，横纵坐标分别为俯仰角和方位角。

B）

俯仰角为90度，方位角为0-180度，间隔自拟。用PO、SBR、MLFMM三种方法，对比曲线并分析。

过程

1.导入模型

HOME>Component Library中输入ship即可导入模型

2.缩放

左边栏Item>ship1>Transforms>Scale，输入0.02缩小50倍

3.调整朝向

Item>ship1>Transforms>Rotate，设置如下

4.测量尺寸

Tools> Measure distance，Point 1 呈现黄色高亮，按住 Ctrl+Shift 并选择几何点，Point 2 同理，结果如图：

5.计算电尺寸

电尺寸即实际尺寸比上工作波长，由频率1GHz可得电尺寸：2.3194/0.3=7.7313

6.设置频率

Source/Load>Frequency>Single Frequency,输入1e9(1GHz)

7.设置入射波

平面波激励

θ=0°, φ=0°（轴向入射）

角度扫描

Source/Load>Plane Wave Source，选择Loop over multiple directions，设置方位角0-180，俯仰角0-180，角度间隔为10度

8.设置远场

Request>Far Fields

角度范围：φ=0°-180°, θ=90°（固定俯仰角，仅方位角变化）角度间隔为1度

9.设置算法

Solve/Run>Solver Settings>MLFMM

10.划分网格

Mesh>Modify Mesh设置为Standard即可

11.运行仿真

勾选Parrallel启用CPU多核并行计算，不建议开启GPU加速

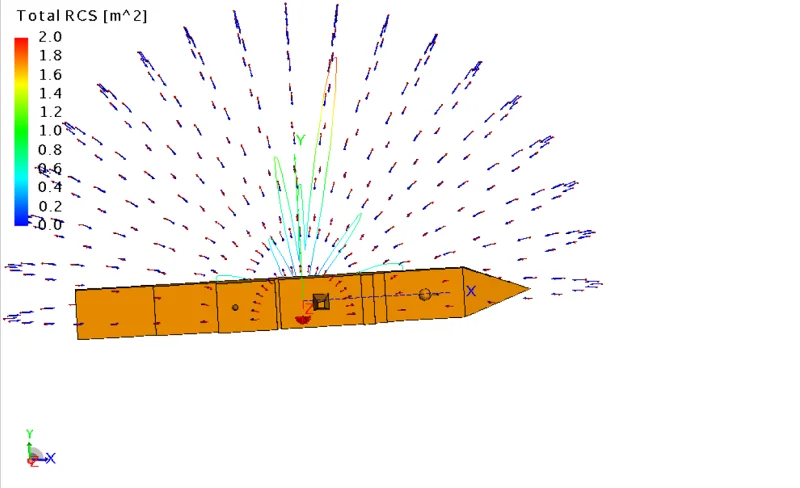

12.仿真结果

这里忘记勾选dB了

13.修改入射波

14.运行MLFMM

15.运行PO

选择模型所有面，修改为

16.运行SBR

选择模型所有面，修改为
