记一次各种翻车的电子DIY
前因：笔记本用的鼠标干电池没电的时候就很烦人，又懒得下楼买。再加上这个暑假天天看电脑，电池耗得还是挺快的，家里已经堆了一堆用完的电池，不想再买了。就干脆做俩循环着用算了(´• ω •`)
其实我是有可充电电池的，但是这玩意一是只有1.2V，电放不完电鼠标就不干了。二是这玩意充电是真的离谱，没个满充提示就不说了，这温度简直了（我没调反射率，实际温度应该比显示温度高），感觉再充一秒就会爆炸
确定了需求之后，就是想办法实现需求。大致的电路框架如图：
然后就是找芯片，在一个14500（由Sony提出的一种电池尺寸标准，大小等于一个5号电池，其中14为电池直径，50为电池长度，最后的0表示为圆柱锂电池）的体积下要塞进整个电路，那芯片的体积应该尽量小。
从手头有的存货里，电池保护芯片选为XB3303,电池充电芯片选为TP4054，比较难选的是降压芯片，由于体积限制，电池的容量也比较小，所以保护芯片的静态电流需要很低，本来我想用手头上有的MP2162,17uA的静态电流，但是感觉两元一片的价钱用着有点太贵了，这时候才想起来一个道理：自己开路哪有走别人走过的路好走~(‾⌣‾~)，就去搜了一下，有人用的M3406，最大输出电流800mA，但鼠标又用不了多少，静态电流拉胯点，但也就20uA，也不错。还知道的一件事是，其实国内有不少公司出了一体式的可充电锂干电池芯片，但是国内大部分公司嘛，那都是“散户与狗不得入内”，要么不卖散户，要么不给技术手册，要么就十几一片。唯一能搞到的就是xs5502，但是我用的C口（实际上这个体积应该用micro）单个芯片只能放在C口下面不好布线，最后放弃了，还是用多个芯片。其它阻容全用0402的，电感用0805的贴片电感。然后画原理图，PCB。
看起来挺大的，不是吗？然而到了手里焊接完之后：
这0402封装是真心难焊(*￣m￣)
（还有，为啥我的微距拍出来跟雪一样难视）
然后就是喜闻乐见的翻车环节。首先，我3D打印外壳的时候，由于习惯性以为企业要价应该很贵，就找某宝散户。找了两家店，一个要我50，我嫌贵，又去了另一家，要40，我头次打，还以为平均就这个价，没办法，硬着头皮打了。发货了我想起来看看立创什么价，然后：
带运费也就14
怨种，真怨种
(T^T)
其次，我建模的时候把公差这事忘了个一干二净，壳子是贴着电路板建的，然后，打样回来的时候，电路板大一圈，外壳小一圈，根本塞不进去(‡▼益▼)
（电路板周围的一圈白线是它本来应该有的大小）
磨了一圈，能塞进去了，然后，电池又塞不进去了
这样已经直接卡住了，当时买锂电池的时候忘了外壳和电路板的厚度，只想着5号电池大小是14500，那就买10440吧（把壳体厚度和电路板厚度完全抛之脑后了(;¬_¬)
然后把壳往鼠标里塞，塞不进去，又量了一下电池长度是50mm整！带头的！我建的模是壳长50！啊啊啊啊！
然后把壳磨了一遍，磨短了两毫米
然后就去买新电池，买的时候还惊喜的发现商家就在附近县，想着估计明天就到了，然后：
商家：来，快递，给他整个活！
快递：
(•́ω•̀ ٥)
（你搁这送电池旅游呢？）
再提醒大家一句：玩电子就把所有发热的东西都收拾好，别把热熔胶枪放在鼠标旁边，否则：
当时皮就下来了一层，这两天才发现起泡了

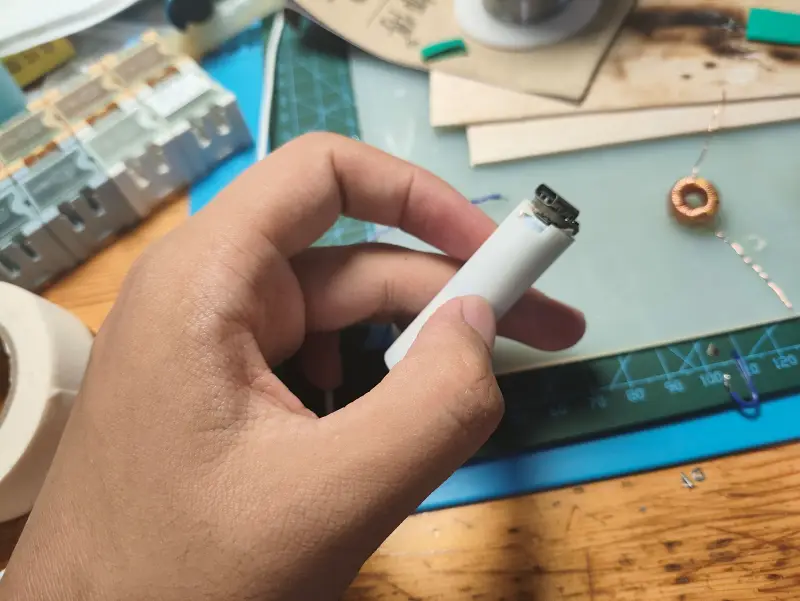

再预告个小东西吧：
硬件搞得差不多了，软件乐鑫的编译环境还没玩明白，之前用arduino写程序翻大车了，不知道要摸多久。
外壳还在打印，立创昨晚跟我打电话说中间那俩玩意太小给弄丢了，需要补打完才能发货，问我急不急(•́ω•̀ ٥)
